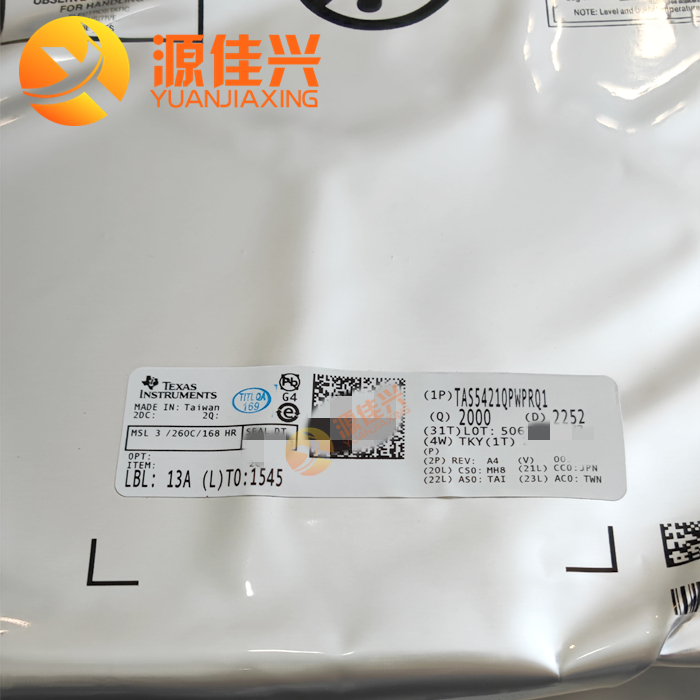

TAS5421QPWPRQ1汽车音频放大器

TAS5421-Q1 的特性

• 单声道桥接式负载 (BTL) 数字功率放大器

• 负载为 4Ω 且总谐波失真+噪声 (THD+N) 为 10% 时的输出功率为 22W

• 4.5V 至 18V 的工作范围

• 4Ω 负载时的效率达 85%

• 差分模拟输入

• 采用可调功率限制器的 Speaker Guard™ 扬声器保护

• 75dB 电源抑制比 (PSRR)

• 负载诊断功能：

• 开路和短路输出负载

• 输出到电源和输出到接地短接

• 保护和监控功能：

• 短路保护

• 40V 负载突降保护符合 ISO-7637-2 标准

• 在音乐播放的同时进行输出直流电平检测

• 过热保护

• 过压及欠压保护

• 耐热增强型 16 引脚散热薄型小外形尺寸 HTSSOP (PWP) 封装以及 PowerPAD 封装（焊盘朝下）

• 设计用于汽车电磁兼容性 (EMC) 要求

• 符合 AEC-Q100 标准 2 级

• 经 ISO9000:2002 TS16949 认证

• -40°C 至 125°C 环境温度范围

应用

• 汽车类紧急呼叫 (eCall) 放大器

• 车载通讯系统

• 仪表板系统

• 信息娱乐音频

All trademarks are the property of their respective owners.

TAS5421-Q1 的说明

TAS5421-Q1 是一款单声道数字音频放大器，非常适用于汽车类紧急呼叫 (eCall)、车载通讯、仪表板和信息娱乐应用。 该器件采用 14.4 VDC 汽车电池供电，可在负载为 4Ω 且 THD+N 不超过 10% 的情况下提供高达 22W 的功率。 该器件具有较宽的工作电压范围和优异的效率，是需要起停支持或使用备用电池运行时的理想选择。 集成的负载突降保护能够缩减外部电压钳位电路的成本与尺寸，板载负载诊断功能能够通过 I2C 报告扬声器状态。
