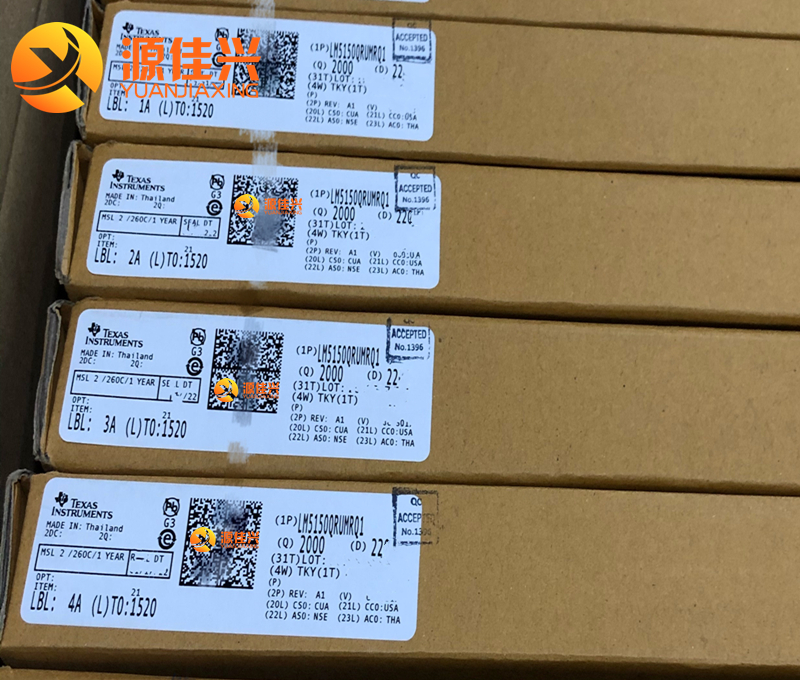

LM5150QRUMRQ1升压控制器

LM5150-Q1 的特性

• 符合 AEC-Q100 标准：

• 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围

• 器件 HBM ESD 分类等级 2

• 器件 CDM ESD 分类等级 C4B

• 提供功能安全

• 可帮助进行功能安全系统设计的文档

• 输出电压 ≥ 5V（绝对最大值为 65V）时具有 1.5V 至 42V 的宽输入电压范围

• 低关断电流 (IQ ≤ 5µA)

• 低待机电流 (IQ ≤ 15µA)

• 四种可编程输出电压选项和两种可选配置

• 6.8V、7.5V、8.5V 或 10.5V

• 启停或紧急呼叫配置

• 可调节开关频率范围：220 kHz 至 2.3 MHz

• 自动唤醒和待机模式转换

• 可选的时钟同步

• 升压状态指示器

• 1.5A 峰值 MOSFET 栅极驱动器

• 可调逐周期电流限制

• 热关断保护

• 16 引脚 WQFN，具有可湿性侧面和非可湿性侧面选项

• 使用 LM5150-Q1 并借助 WEBENCH Power Designer 创建定制设计方案

LM5150-Q1 的说明

LM5150-Q1 器件是宽输入范围自动升压控制器。该器件适合用作预升压转换器，在汽车启动期间维持汽车电池的输出电压，或在缺少汽车电池期间维持备用电池的输出电压。

可以通过一个电阻器在 220kHz 与 2.3MHz 之间对 LM5150-Q1 开关频率进行编程。快速开关频率 (≥ 2.2MHz) 可更大限度地降低调幅频带干扰，并支持实现小解决方案尺寸和快速瞬态响应。

LM5150-Q1 在输入或输出电压高于预设待机阈值时以低 IQ 待机模式运行，并且在输出电压降至预设唤醒阈值以下时自动唤醒。

处于或未处于低 IQ 待机模式的器件瞬态，可在轻负载下延长电池寿命。单个电阻器对目标输出稳定电压以及配置进行编程。其他特性包括低关断电流、升压状态指示器、可调逐周期电流限制和热关断。
