DRV8818PWPR步进电机驱动器

DRV8818 的特性

• 脉宽调制 (PWM) 微步进电机驱动器

• 内置微步进分度器

• 每绕组高达 2.5-A 电流

• 微步进分度器提供高达 1/8 步长运行

• 0.37Ω (HS + LS) 低金属氧化物场效应晶体管 (MOSFET) 接通电阻（25° 时）

• 可编程混合衰退、消隐和关闭时间

• 对具有较低 Rds（接通）的 DRV8811 进行引脚兼容升级

• 耐热增强型表面贴装式封装

DRV8818 的说明

DRV8818 可为打印机、扫描仪以及其它自动化设备应用提供集成型电机驱动器解决方案。 此器件具有两个 H 桥驱动器以及步用于控制步进电机的微步进分度器逻辑。

每个输出驱动器块包含被配置为全 H 桥的 N 通道功率MOSFET 以驱动电机绕组。

一个简单的步进/方向接口可轻松连接到控制器电路。引脚支持按全步进、半步进、四分之一步进或八分之一步进 模式配置电机。衰退模式和脉宽调制(PWM) 关闭时间均可编程。

内部关断功能用于实现过流保护、短路保护、欠电压闭锁和过温保护。

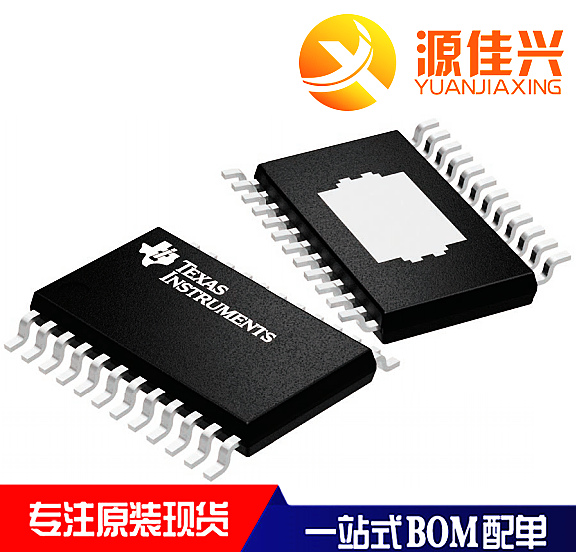

DRV8818 采用PowerPAD™ 28 引脚带散热片的薄型小尺寸(HTSSOP) 封装，此封装具有PowerPAD™ （环境 友好：符合RoHS 标准且无铅/无卤素）
