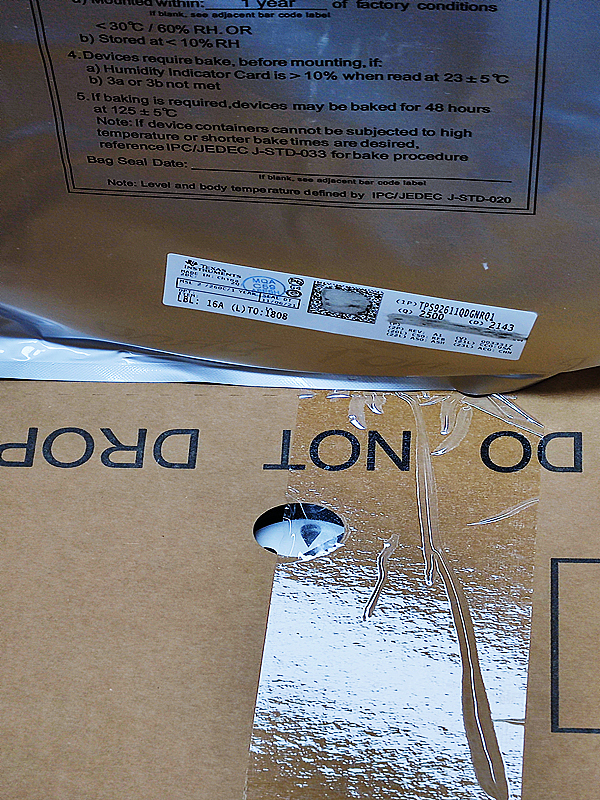

TPS92611QDGNRQ1 汽车LED驱动器

TPS92611-Q1 的特性

• 符合汽车类应用 要求

• 具有符合 AEC-Q100 标准的下列特性：

• 温度等级 1 级：–40°C 至 125°C 的环境工作温度范围

• 器件 HBM ESD 分类等级 H2

• 器件 CDM ESD 分类等级 C3B

• 提供功能安全

• 可帮助创建功能安全系统设计的文档

• 具有 PWM 调光功能的单通道恒定电流 LED 驱动器

• 宽输入电压范围：4.5V - 40V

• 恒定输出电流，可通过感应电阻器进行调节

• 高精度电流调节，容差 ±4.6%

• 最大电流：300mA

• 与外部电阻器实现热共享

• 低压降电压（包含电流感应压降）

• 最大压降：10mA 时为 150mV

• 最大压降：70mA 时为 400mV

• 最大压降：150mA 时为 700mV

• 最大压降：300mA 时为 1.3V

• 诊断和保护

• LED 开路与短路检测，具有自动恢复功能

• 在低压降运行情况下支持诊断并具有可调阈值

• 多达 15 个器件的故障总线，可配置为“连带失效”或“仅失效的通道关闭”

• 低静态电流和故障模式电流（每个器件小于 250µA）

• 工作结温范围：–40°C 至 150°C

TPS92611-Q1 的说明

随着 LED 在汽车 应用中广泛使用，简单的 LED 驱动器越来越受欢迎。与分立式解决方案相比，低成本单片解决方案可降低系统级组件数量，并显著提高电流精度和可靠性。

TPS92611-Q1 器件是一款简单的单通道高侧 LED 驱动器，由汽车蓄电池供电。这是一种简单而巧妙的解决方案，能够为单个 LED 灯串提供恒定电流，并具有 LED 诊断功能。此器件的“连带失效”功能可与其他 LED 驱动器（如 TPS9261x-Q1、TPS9263x-Q1 和 TPS9283x-Q1 器件）一起工作，从而满足不同的要求。
