ADS7951QDBTRQ1数模转换器

ADS7951-Q1 的特性

• 符合汽车应用要求

• 具有经 AEC-Q100 测试的下列结果：

• 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围

• 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2

• 器件充电器件模型 (CDM) ESD 分类等级 C4B

• 产品系列：

• 8 位，10 位和 12 位分辨率

• 4 通道、8 通道和 12 通道器件与 16 通道器件均采用相同封装尺寸

• 1MHz 采样率串行器件

• 模拟电源范围：2.7V 至 5.25V

• I/O 电源范围：1.7V 至 5.25V

• 两个软件可选单极、输入范围：

• （0V 至 2.5V）或（0V 至 5V）

• 针对通道选择的自动和手动模式

• 每通道两个可编程警报级别

• 四个独立可配置通用输入输出 (GPIO) 接口

• 典型功率耗散值：1MSPS 下为 14.5mW (V(+VA) = 5V，(+VBD) = 3V)

• 断电电流 (1μA)

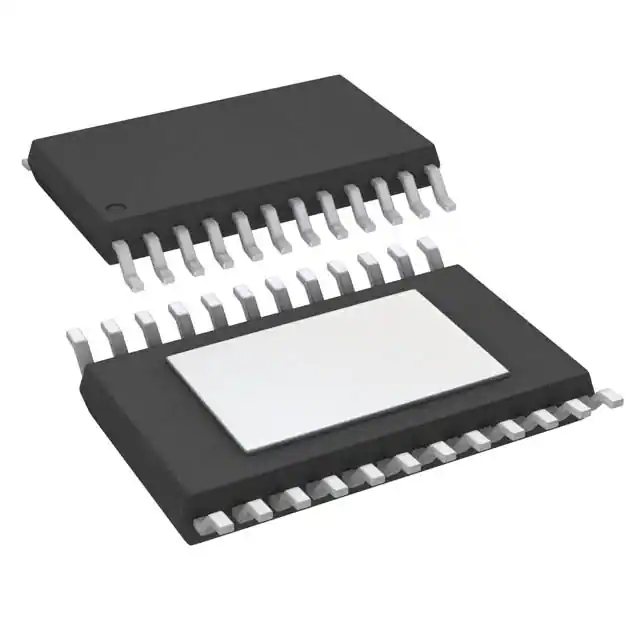

• 30 引脚和 38 引脚薄型小外形尺寸 (TSSOP) 封装

应用范围

• 车载系统

• 电源监控

• 电池供电系统

• 高速、数据采集系统

All trademarks are the property of their respective owners.

ADS7951-Q1 的说明

ADS79xx-Q1 器件系列由多通道 8 位，10 位和 12 位模数转换器 (ADC) 组成。 此器件包括一个基于电容器的逐次逼近寄存器 (SAR) ADC，此 ADC 支持固有的采样保持。 多特性和出色性能使得 ADS79xx-Q1 器件可用于需要对多条通道进行监控的广泛应用。

ADS79xx-Q1 器件在 2.7V 至 5.25V 的宽模拟电源范围内运行。由于功耗极低，这些器件非常适合于电池供电和隔离式电源供电的应用。

4 通道和 8 通道器件采用 30 引脚 TSSOP 封装。 12 通道和 16 通道器件采用 38 引脚 TSSOP 封装。
