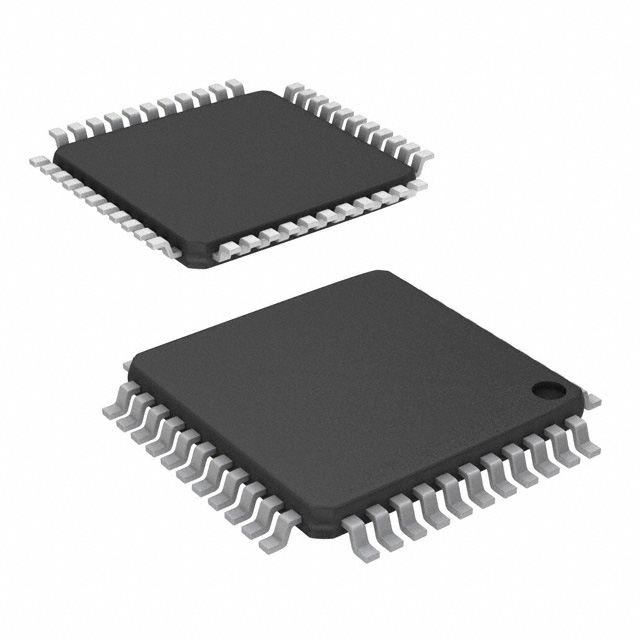

TPS92662AQPHPRQ1汽车LED驱动器

TPS92662A-Q1 的特性

• 符合面向汽车 应用要求

• 等级 1：–40°C 至 125°C 环境工作温度

• 器件 HBM 分类等级 H1C

• 器件 CDM 分类等级 C5

• 输入电压范围：4.5V 至 60V

• 12 个集成旁路开关

• 多点 UART 通信接口

• 与 TPS92662-Q1 和 TPS92663-Q1 器件兼容

• 与 CAN 物理层兼容

• 具有 2 个多路复用输入的 8 位 ADC

• 具有可编程的晶体振荡器驱动器和时钟缓冲器

• 提高了辐射和传导 EMI 性能

• 外部 EEPROM I2C 接口

• 可编程 10 位 PWM 调光

• LED 开路/短路检测和保护

• 通过时分多路复用，支持 12 个以上 LED 灯串的多 LMM 同步

TPS92662A-Q1 的说明

TPS92662A-Q1 LED 矩阵管理器器件通过提供单个像素级 LED 控制来实现完全动态的自适应照明解决方案。该器件的 3 个串联集成开关各有 4 个子灯串，可绕过单个 LED。各个子灯串允许器件接受单个或多个电流源。

TPS92662A-Q1 是 一款可编程的皮尔斯晶体振荡器驱动器，通过根据石英晶体或陶瓷谐振器制造商的建议选择驱动器强度，实现了最佳性能。它还包括驱动强度可选的时钟缓冲器。通过改变时钟缓冲器的驱动强度，可控制时钟信号的上升和下降时间以及 EMI。必要时可禁用时钟缓冲器，以消除时钟信号产生的噪声并最大程度降低 EMI。

TPS92662A-Q1 支持多点通用异步接收器发送器 (UART) 串行接口，并与 TPS92662-Q1 和 TPS92663-Q1 器件兼容。I2C 通信接口用于从存储系统校准数据的外部 EEPROM 读取数据或向其中写入数据。

具有两个多路复用输入的板载 8 位 ADC 可用于系统温度补偿，并用于测量分级值，从而实现 LED 分级和编码。

内部电荷泵轨为 LED 旁路开关提供栅极驱动电压。旁路开关的低电阻 (RDS(on)) 可最大程度地减少传导损耗和功率耗散。

TPS92662A-Q1 和 TPS92662-Q1 二者具有相同的寄存器设置，可用于编程灯串中单个 LED 的相移和脉冲宽度以及报告 LED 开路和短路故障。
