TPS7B6733QPWPRQ1

TPS7B67-Q1 的特性

• 符合汽车类 标准

• 符合 AEC-Q100 标准的下列结果

• 器件温度等级 1：环境运行温度范围为 -40°C 至 125°C

• 人体放电模型 (HBM) 静电放电 (ESD) 分类等级 H2

• 器件 CDM ESD 分类等级 C3B

• 4V 至 40V 宽 VIN 输入电压范围，瞬态电压高达 45V

• 最大输出电流，450mA

• 低静态电流 (IQ)

• < 4µA，EN = 低电平（关断模式）

• 轻负载时典型值为 15µA

• 低 ESR（0.001 至 20Ω）陶瓷输出稳定电容器（VO ≥ 2.5V 时为 10µF 至 500µF，VO = 1.5V 至 2.5V 时为 22µF 至 500µF）

• 400mA 时的最大压降为 450mV

• 1.5V 至 18V 可调节输出电压

• 低输入电压跟踪至欠压闭锁 (UVLO)

• 集成型加电复位

• 可编程复位脉冲延迟

• 漏极开路复位输出

• 集成故障保护

• 热关断

• 短路保护功能

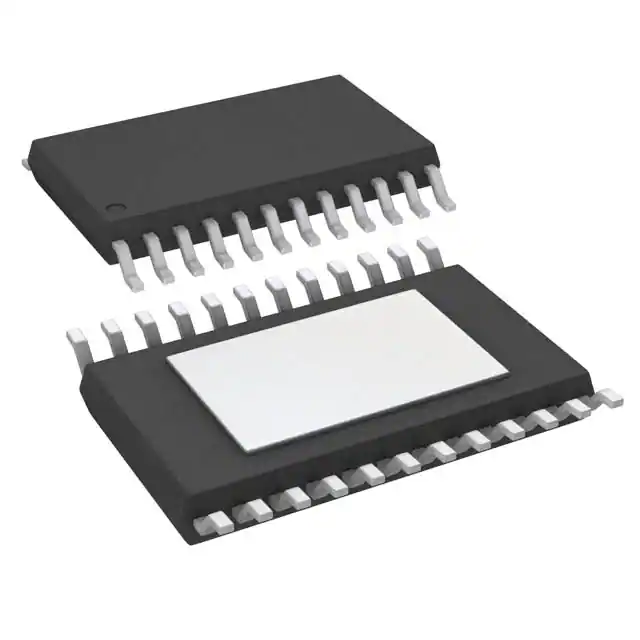

• 20 引脚散热薄型小外形尺寸 (HTSSOP) 封装

TPS7B67-Q1 的说明

TPS7B6701-Q1、TPS7B6733-Q1 和 TPS7B6750-Q1 器件 (TPS7B67xx-Q1) 为低压降线性稳压器，设计用于输入电压 VIN 高达 40V 的操作。这些器件在轻负载时的静态电流仅为 15µA，显著延长了汽车电池的续航时间，可驱动高达 450mA 的负载。

TPS7B67xx-Q1 系列器件 集成有 短路和过流保护。在加电时执行复位延迟和电源正常信号，以表示输出电压稳定并且在稳压范围内。一个外部电容器设定此延迟。此使能功能使用一个 MCU 的输入输出 (I/O) 端口来激活此器件，以及使器件无效。

此器件的运行温度范围介于 -40°C 至 125°C 之间。
